Svarende til:

● Colossus Type C8B

Driftsgrænser:

● Temperatur: -40℃ - +220℃

● Tryk: 50 bar

● Hastighed: 25m/s

● Skaftstørrelse: 14mm - 100mm

Materialer:

● Tætningsringe: Resin Carbon, Antimon Carbon, SIC, SSIC, Tungsten Carbide

● Elastomer: VITON, EPDM, NBR, FFKM, AFLAS

● Metaldel: SS304, SS316, Duplex, Hastelloy C

Samling Dwg:

Dimensioner (mm):

D1	D2	D3	D7	L1K	L2	L3
14	18	32	25	42.5	18	32.5
16	20	34	27	42.5	18	32.5
18	22	36	33	45	20	33
20	24	38	35	45	20	33
22	26	40	37	45	20	33
24	28	42	39	47.5	20	35.5
25	30	44	40	47.5	20	35.5
28	33	47	43	50	20	38
30	35	49	45	50	20	38
32	38	54	48	50	20	38
33	38	54	48	50	20	38
35	40	56	50	50	20	38
38	43	59	56	52.5	23	39.5
40	45	61	58	52.5	23	39.5
43	48	64	61	52.5	23	39.5
45	50	66	63	52.5	23	39.5
48	53	69	66	52.5	23	39.5
50	55	71	70	57.5	25	44
53	58	78	73	57.5	25	44
55	60	80	75	57.5	25	44
58	63	83	78	62.5	25	49
60	65	85	80	62.5	25	49
63	68	88	83	62.5	25	49
65	70	90	85	62.5	25	49
70	75	99	92	70	28	55.5
75	80	104	97	70	28	55.5
80	85	109	105	70	28	55
85	90	114	110	75	28	60
90	95	119	115	75	28	60
95	100	124	120	75	28	60
100	105	129	125	75	28	60

Relateret introduktion

Funktionen af den mekaniske tætning er at forhindre lækage. De dele, der spiller en tætningsrolle, kaldes mekaniske tætninger. Stedet, hvor forseglingen er placeret, kaldes den forseglede kasse eller forseglede snegl. Mere komplicerede mekaniske tætninger, især dem med hjælpesystemer, kaldes tætningsanordninger. Forseglingen af den statiske del kaldes den statiske forsegling; tætningen af den relative bevægelige del kaldes den dynamiske tætning. Den almindeligt anvendte dynamiske tætning er tætningen af den roterende aksel og den frem- og tilbagegående stang, kaldet akseltætningen og stangtætningen. Derudover er der tætninger til spiralbevægelige dele og svingende dele.

Populære tags: c8b mekanisk tætning, Kina, leverandører, producenter, fabrik, tilpasset, køb, kvalitet, prisliste, tilbud, lav pris, lavet i Kina

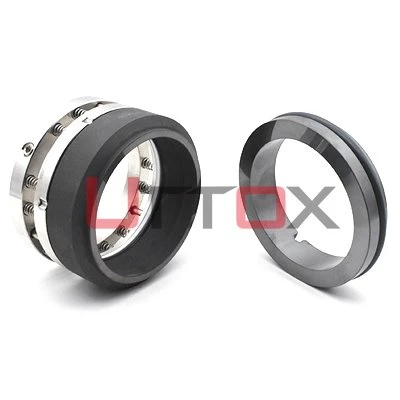

C8B mekanisk tætning
