Svarende til:

● Eagle 560

Driftsgrænser:

● Temperatur: -30 grad – plus 180 grader

● Tryk: Mindre end eller lig med 10 bar

● Hastighed: Mindre end eller lig med 12m/s

● Skaftstørrelse: 10mm - 55mm(560A)/0,375" - 3"(560B)/16mm - 75mm(560C)

Materialer:

● Tætningsringe: A,B,Q1/12,Q2/22, U1/12,U2/22

● Elastomer: VITON, EPDM, NBR

● Metaldel: SS304

Samling Dwg:

Dimensioner (mm):

560-A
D1	D3	D6	D7	L1	L3
10	23.5	16	24	25	7
11	23.5	16	24	25	7
12	26	17	26	25	7
14	28	21	28	25.5	7
15	30	21	28	29.5	7
16	32	22	32	33.5	10
18	32.5	25	35	36.5	10
19	32.5	25	35	36.5	10
20	35.5	27	38	38	10
22	37.5	29	40	40.3	10
25	42	32	44	39.3	10
28	47	34	46	40	10
30	46	35	45	38.2	7.5
30	48	38	50	40	10
32	50	40	54	40	10
35	54.5	44	58	42	10
38	58.5	46	60	42.6	10
40	62.5	48	64	42.6	10
45	66.5	52	66	45	10
50	72.5	58	72	54.6	11.5
55	72	60	75	59.4	12

560-B
Størrelse (tommer)	D1	D3	D7	L1	L3
0.375	9.53	21	22.2	28.5	6.3
0.500	12.7	23	25.4	30.2	8
0.625	15.88	26.5	31.8	32.5	10.3
0.750	19.05	30.5	35	32.5	10.3
0.875	22.23	34	38.1	34.3	10.3
1.000	25.4	40	41.3	36.4	11
1.125	28.58	44.5	44.5	38	11
1.250	31.75	46.5	47.7	38	11
1.375	34.93	51.5	50.8	39.5	11
1.500	38.1	54	54	39.5	11
1.625	41.28	58	60.3	47.7	12.7
1.750	44.45	61.5	63.5	47.7	12.7
1.875	47.63	65.5	66.7	50.7	12.7
2.000	50.8	70.5	69.9	50.7	12.7
2.125	53.98	75	76.2	57.3	14.3
2.250	57.15	79	79.4	57.3	14.3
2.375	60.33	82	82.6	60.3	14.3
2.500	63.5	86	85.7	60.3	14.3
2.625	66.68	91.5	85.7	65	16
2.750	69.85	91.5	88.9	65	16
2.875	73.03	99	95.3	68.5	16
3.000	76.2	99	98.4	68.5	16

560-C
D1	D3	D7	L1	L3
16	26.5	27	36	10.3
18	30.5	33	37.5	10.3
20	34	35	37.5	10.3
22	34	37	38.2	11
24	40	39	40	11
25	40	40	40	11
28	44.5	43	42.5	11
30	46.5	45	42.5	11
32	46.5	48	42.5	11
33	50.5	48	42.5	11
35	51.5	50	42.5	11
38	54	56	45	11
40	58	58	45	12.7
43	61.5	61	45	12.7
45	61.5	63	45	12.7
48	65.5	66	45	12.7
50	70.5	70	47.5	12.7
53	74	73	47.5	13.5
55	76	75	47.5	14.2
58	79	78	52.5	14.2
60	82	80	52.5	14.2
63	87	83	52.5	14.2
65	85	85	52	16
68	91.5	90	52	16
70	91.5	92	60	16
73	99	93	60	16
75	99	97	60	16

*Relateret introduktion*

Tætningsfladen på den mekaniske tætning skal have et vist specifikt tryk for at opnå en tætningseffekt. Dette kræver en vis mængde kompression af den mekaniske tætnings fjeder for at give et tryk til tætningsendefladen og rotere for at få tætningsoverfladen til at producere det nødvendige forhold mellem tætningen. Tryk. For at sikre dette specifikke tryk kræver den mekaniske tætning, at pumpeakslen ikke har for stor forskydning, generelt inden for 0,5 mm. Men i det faktiske design, på grund af det urimelige design, producerer pumpeakslen ofte en stor mængde forskydning, hvilket er meget ugunstigt for brugen af den mekaniske tætning. Dette fænomen opstår ofte i flertrins centrifugalpumper, især når pumpen startes, er mængden af kanalisering relativt stor.

Populære tags: 560 mekanisk tætning, Kina, leverandører, producenter, fabrik, tilpasset, køb, kvalitet, prisliste, tilbud, lav pris, lavet i Kina

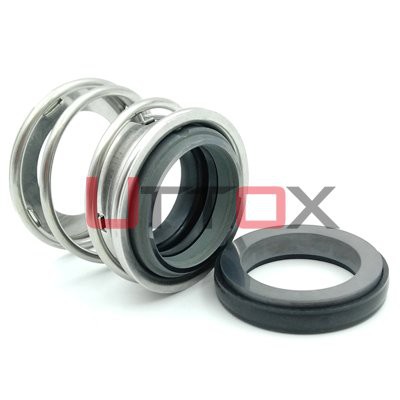

560 Mekanisk tætning
